[게시판 설계 및 구축--2] mysql 테이블 생성, Model 클래스 설계, View JSP 페이지 설계

데이터베이스를 활용하는 웹 애플리케이션은

데이터 삽입, 수정, 삭제 + 데이터 조회 기능으로 구현.



->게시판은 글 목록 조회, 게시글 열람, 글의 수정 및 삭제를 골고루 갖춘 콘텐츠.

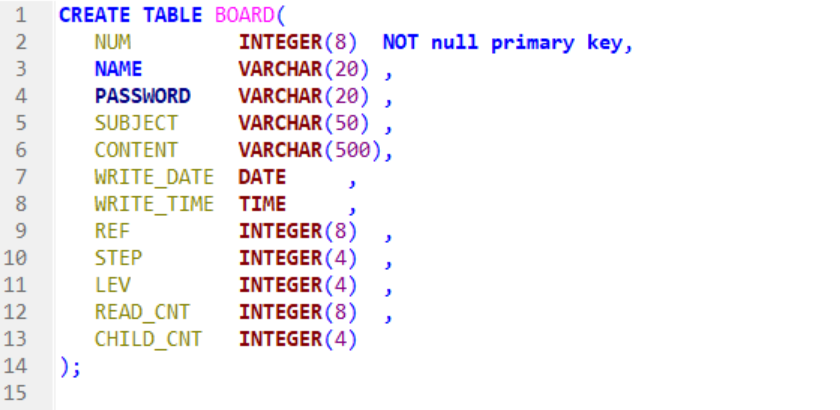

게시판 테이블 설계 -- mysql

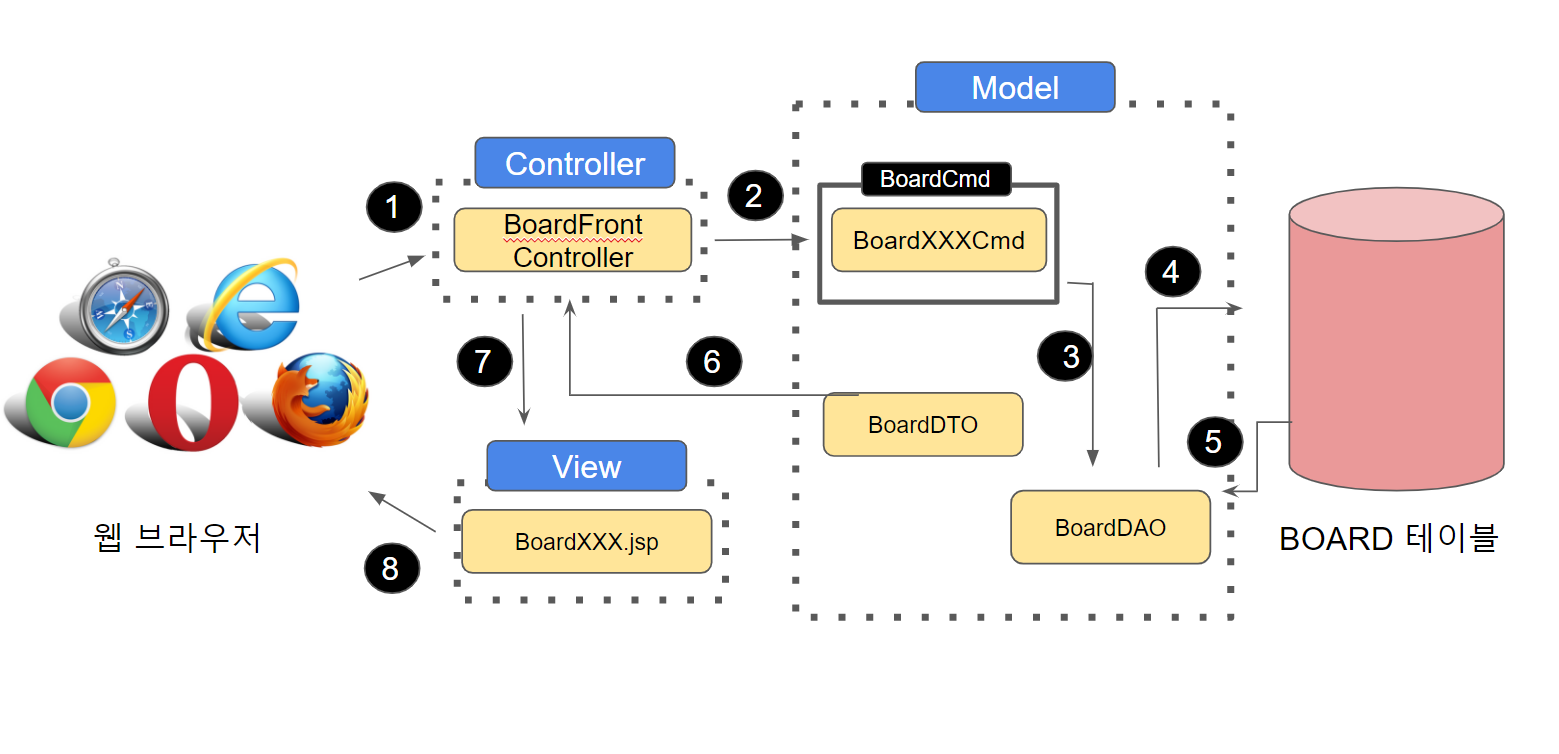

프론트 컨트롤러 서블릿 설계

프론트 컨트롤러 : 웹 클라이언트의 요청을 가장 먼저 전달받는 역할 수행.

Model 클래스 설계



BoardCmd 인터페이스를 구현하여 나머지 클래스에 게시판의 각 기능별 요청 처리!!



Model	설명
BoardCmd	게시판 Model 클래스들을 커맨드 패턴으로 사용하기 위한 인터페이스
BoardListCmd	게시판 목록 보기 기능
BoardWriteCmd	게시판 새로운 글쓰기 기능
BoardReadCmd	게시판 글 열람 기능
BoardUpdateCmd	게시판 글 수정 기능
BoardUpdatePasswordCmd	게시판 글 수정에 필요한 비밀번호 검사 페이지 호출
BoardUpdateCheckCmd	게시판 글 수정에 필요한 비밀번호 검사
BoardUpdateFormCmd	게시판 글 수정 폼 JSP 페이지 호출
BoardDeleteCmd	게시판 글 삭제 기능
BoardDeletePasswordCmd	게시판 글 삭제에 필요한 비밀번호 검사 페이지 호출
BoardDeleteCheckCmd	게시판 글 삭제에 필요한 비밀번호 검사
BoardReplyCmd	게시판 답글 쓰기 기능
BoardReplyFormCmd	게시판 답글 쓰기 폼 JSP 페이지 호출
BoardReplyCmd	게시판 글 검색 기능



BoardCmd 인터페이스

package board.command;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

public interface BoardCmd {

    public void execute(HttpServletRequest request, HttpServletResponse response);
}



View JSP 페이지 설계



웹 클라이언트의 요청을 처리한 후 해당 결과 출력을 위한 View 영역.



View	설명
boardList.jsp	게시판 글 목록을 조회
boardRead.jsp	게시판 글 열람
boardWrite.jsp	게시판 새 글 등록
boardSearchList.jsp	게시판 글 검색 목록 조회
boardUpdateForm.jsp	게;시판 글 수정 화면
boardUpdatePassword.jsp	게시판 글 수정 비밀번호를 입력받는 페이지
boardUpdateError.jsp	게시판 글 수정 비밀번호가 틀렸을 경우 출력
boardDeletePassword.jsp	게시판 글 삭제 비밀번호를 입력받는 페이지
boardDeleteError.jsp	게시판 글 삭제 비밀번호가 틀렸을 경우 출력
boardReply.jsp	게시판 답글 입력 화면

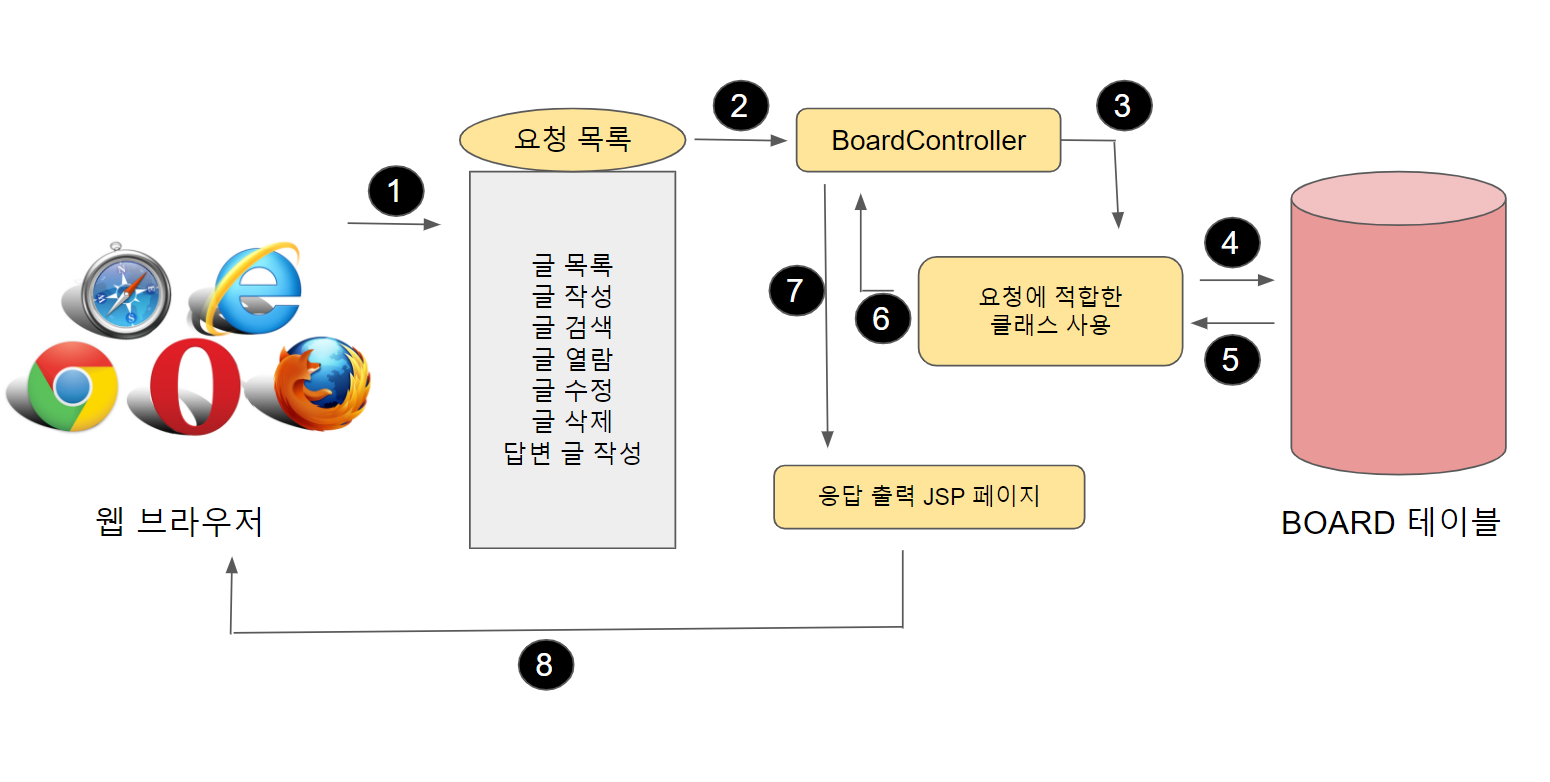

BOARD 게시판의 구성
